贝雷片简介

200型钢桥配件从外观上看与"321"装配式钢桥相似，它采取加强弦杆间的接头与桁架间的接头错开布置，减小因销孔间隙引起的非弹性变形，并采用预拱的方法，减少桥梁跨中竖向挠度。螺栓连接构件采用导向套定位固定的方法增加了产品连接精度，导向套受剪，螺栓受拉，提高了螺栓的使用寿命，保证了装配式钢桥的安全性。

贝雷钢桥类型及适用范围

“200”型装配式钢桥适用范围：单车道      桥面净宽：4.2m      组合跨径­­：9.14-76.2m
                                         双车道      桥面净宽：7.4m      组合跨径­­：9.14-57.9m

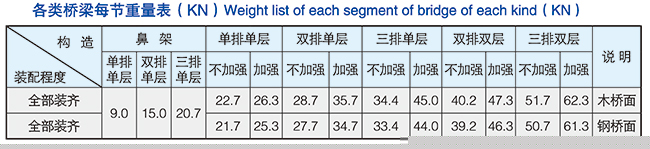

各类桥梁每节重量表（KN）

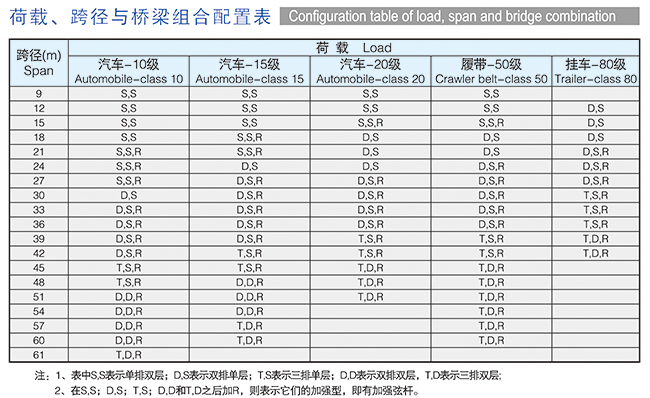

荷载、跨径与桥梁组合配置表
